Moduł radiowy Huawei na 900MHz.

Witajcie!
Ostatnio miałem wyjątkową okazję otwierać moduł radiowy
marki Huawei - RRU3928. Był on szeroko stosowany w sieciach komórkowych w Polsce i na świecie.
Może obsługiwać zarówno GSM jak i UMTS jednocześnie.
Dzisiaj pokażę wam jak wygląda w środku!

RRU składa się w dwóch płytek - na pierwszej znajdują się frontendy nadawczo-odbiorcze, procesory sygnałowe - całe zaplecze obliczeniowe, gniazda SFP i zasilania, przetwornice. Druga płytka stanowi wzmacniacz mocy w.cz.
Kolejnym elementem jest duplekser - filtr pasm uplink/downlink.


RRU3928 jest częscią stacji bazowej Huaweia opartej na BBU3900 - bloku przetwarzania pasma podstawowego. RRU łaczy się z BBU światłowodami TX i RX przy użyciu standardu CPRI - przesyłanie pasma podstawowego w obie strony, ustawień oraz innych istotnych informacji o stanie modułu radiowego.

RRU należy bardzo ostrożnie rozbierać, począwszy od jego plastikowego "etui",
przez kilkanaście śrubek łączących jedną część obudowy z drugą,

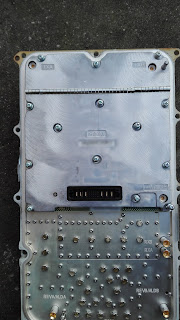

aż po wewnętrzne obudowy ekranujące

Na górze w ekranowanym pudełku wzmacniacz,
na dole zintegrowany z obudową duplekser

Wzmacniacz mocy na 900MHz(a własciwie dwa - na jednej płytce)

Dwa nadawcze konwertery DAC
